Cardio M-PC
- ECG cu 12 canale, Einthoven, Goldberger, Frank, Nehb
- Interval- (8/16/32 sec) și înregistrarea ECG continuă
- Prezentarea și compararea ECG
- Măsurarea și interpretarea automată folosind algoritmul lui Mortara-Rangoni
- Detectarea aritmiilor de variație a ritmului cardiac (HRV)
- Vector 2D / 3D
- EKG de urgență
- Rețea pentru până la 256 de stații de lucru (opțional)
- Interfață GDT / HL7

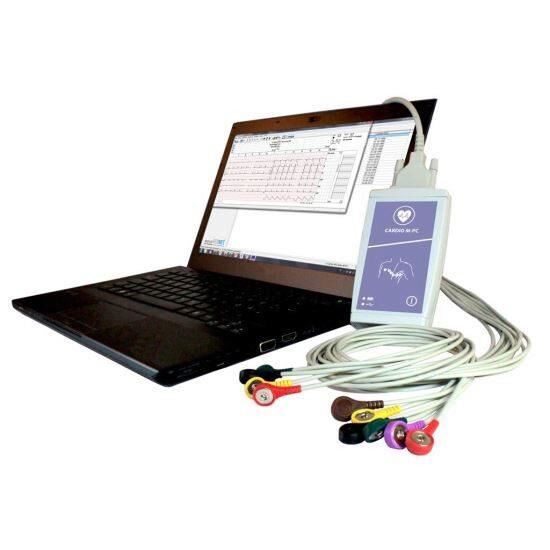

Cea mai modernă combinație de microelectronică și software EKG. Cardio M-PC este un modul ideal pentru înregistrarea și analiza EKG-urilo.
Portul USB integrat permite o conectare simplă și o utilizare mobilă împreună cu un notebook PC. Cardio M-PC este furnizat împreună cu un puternic centru software de diagnosticare. Interfața HL7 permite o utilizare ușoară, conectarea la cabinetele medicilor și sistemelor spitalicești EDP.
În timpul înregistrării ECG și chiar după aceasta, amplitudinea ECG, viteza și setările filtrelor pot fi ajustate în funcție de dorința utilizatorului.
Electrocardiogramele de repaos si stres pot fi prezentate din diferite perspective și comparate cu până la 5 EKG-uri ulterioare.
În timpul ergometriei, toate benzile de alergare compatibile, bicicletele ergometru și monitoarele de tensiune arterială sunt automat controlate și toate traseele EKG sunt analizate continuu și stocate.
Pentru evaluare, următoarele date sunt disponibile ca grafice și diagrame: înregistrari complete ale datelor EKG, frecvența cardiacă, măsurătorile segmentelor HRV și ST. În timpul efectuării EKG de stres comentariile introduse pot să fie tipărite separat în orice moment.
Cardio M-PC poate fi upgradat cu Spiro M-PC, PhysioQuant și CardioTrak la un centru complet de diagnosticare.
Specificații EKG
- Rata de eșantionare: 2000 Hz pe canal
- Impedanta de intrare: > 10 MOhm
- Precizie: 0,05 μV / bit
- Convertor A/D: 24 biți
- Protecția pacientului: tip IEC-601, tip BF
- Protecție împotriva șocurilor: Clasa II
- Protecția defibrilatorului: 5 kV (max 1kV/msec)
- Rezoluţie: 2,44 μV/bit (12 biți A/D)
- CMRR: > 120 dB
- Tensiunea de polarizare: 400 mV
- Timpul constant: 1,6 sec
- Eroare de liniaritate: <0,5% <½ LSB
- Filtre:
- 524 Hz low pass (hardware, constant)
- 50, 100, 200 Hz (selectabila)
- 60, 120 Hz (selectabila)
- 35 Hz tremor (selectabila)
- Derivatii: 12 Standard, Frank, Nehb
- Conectarea la PC: prin USB
- Alim. electrică: prin port USB: + 5V (100mA)
- Conexiune EKG: 15-pin standard
- Indicarea stării LED-ului
- LED-ul galben clipește încet = USB conectat
- lumină solidă = monitorizare EKG
- Siguranță: IEC 601, clasa II, tip BF
- Dimensiuni: 131 x 73 x 25 mm
- Greutate: 140 g
- Software-ul: Măsurare/Interpretare Mortara-Rangoni (și pentru copii > 2 ani)
- Funcțiile interfeței: GDT, HL7, DICOM, HRV, detecție aritmie, vector ECG 2D / 3D, EKG de urgență, raport EKG, transmisie prin Internet, ergometrie
Cerințe PC – neinclus in pret
- Sistem de operare: Windows 7, Windows 8
- Procesor: min. Dual Core de 1,6 GHz
- Memorie: min. 2 GB RAM
- Hard disc: min. 500 GB
- Interfață: 1 x port USB
Configuratie livrare:
- Cardio M-PC USB PC-EKG cu conexiuni rețea și ergometru
- Software DDC digital Diagnostic Center
- Cablu pacient pentru Cardio M-PC
- Ergometru (bicicleta) 320F
